Rigify(2.79)を Unity(2018.1.0f2)へインポートする

カテゴリ:blender

この記事では Rigify の使い方は解説しない。Rigify の使い方はBlender Rigifyの使い方(バージョン 2.79)を参照。

リグが不要な場合

Blender でアニメーションを作成しないならば、Rigify はオーバースペックだ。ボーンだけが欲しい場合はBlender から Unity の Humanoid 互換で fbx をエクスポートするを参照。リンク先の記事ではボーンも配布している。

古いバージョン

2.78 以前の Rigify を使う場合はRigify を Unity へインポートするを参照。

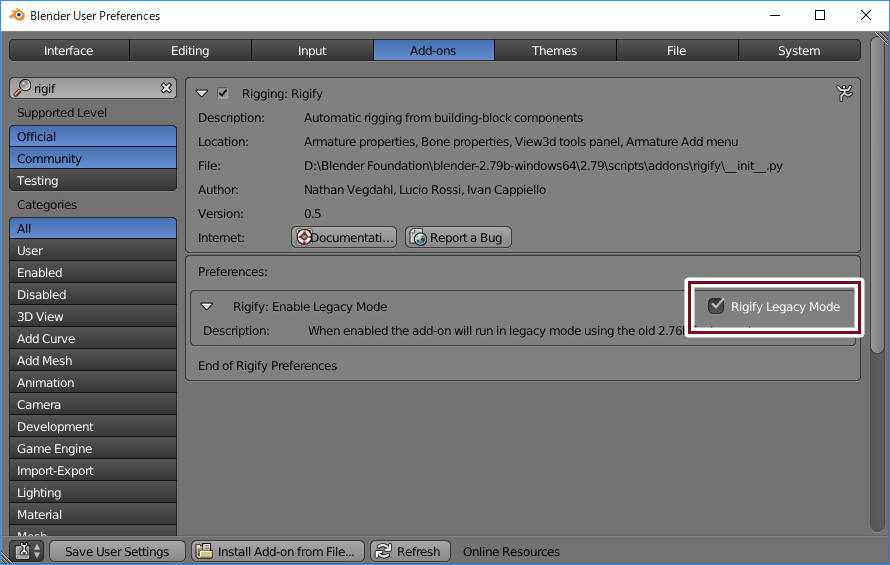

Blender 2.79 で旧の Rigify を使う場合は、Blender User Preference から Rigify Legacy Mode を有効にする。

legacy mode
Rigify Legacy Mode を有効にする

リグ生成前の設定

単位の設定

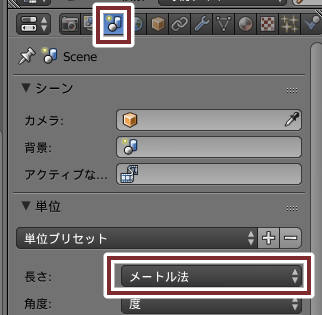

単位をメートルにする。

set to meter
単位をメートルにする

顔の削除

エディットモードで顔と耳のボーンを削除する。

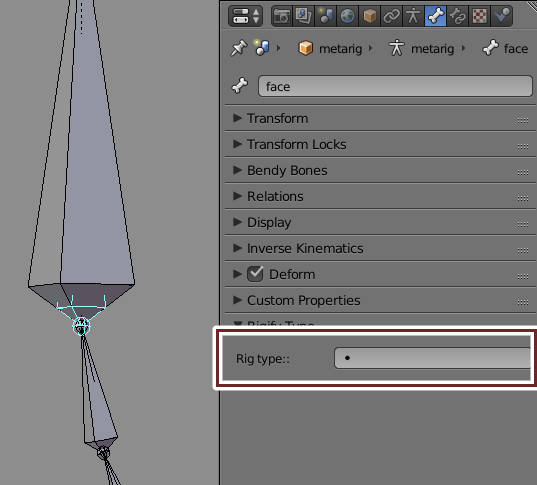

ポーズモードで face ボーンを選択し、faces.super_face を削除する。face は spine.006 の下にあり選択しづらい。

remove face
顔の削除

腕や脚の分割数の設定

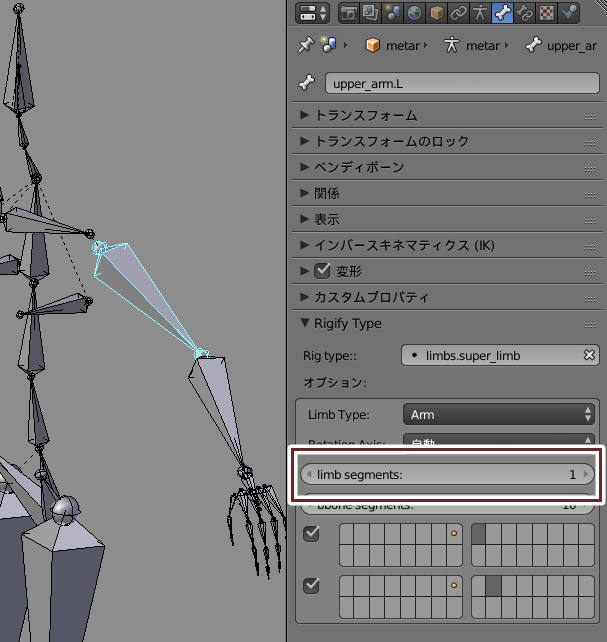

デフォルトでは腕や脚の分割数が2になっている。これを1にする。ポーズモードで上腕や太もものボーンを選択すると設定できる。

seg
分割数の設定

リグ生成後の設定

不要なデフォームボーンの無効化

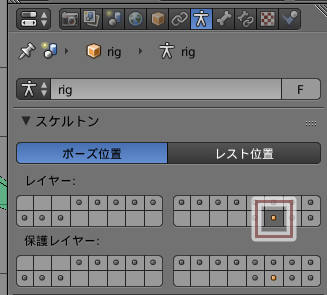

デフォームボーンはレイヤー 30 にある。

deform bones layer
デフォームボーンのレイヤー

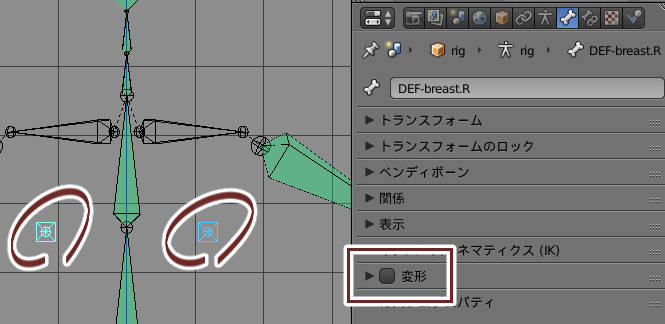

胸のボーンはあっても問題にならないが、余計なボーンが8本程度エクスポートされる。胸の揺れをボーンで制御したいならば自作した方がいい。DEF-breast.LR のデフォームを無効にする。

disable breast bones
胸のボーンの無効化

DEF-palm.01.LR・DEF-palm.02.LR・DEF-palm.03.LR・DEF-palm.04.LR のデフォームを無効にする。

disable finger bones
無効にする4本の指のボーン

恥骨

DEF-pelvis.LR を無効にする。

disable pelvis
恥骨を無効にする

親子付けの設定

デフォルトの状態では管理の容易さのためにデフォームボーンがつながっていない。なのでそのままエクスポートすると余計なボーンが大量にエクスポートされる。デフォームボーンだけでボーン階層が完結するように親子構造を組みなおす。

親子付けはエディットモードで行う

肩・腕のボーン

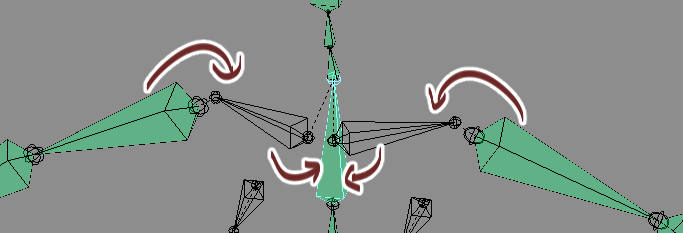

DEF-upper_arm.LR を DEF-shoulder.LR を親として親子付けする。DEF-shoulder.LR を DEF-spine.003 を親として親子付けする。

arm parenting
肩と腕の親子付け

脚のボーン

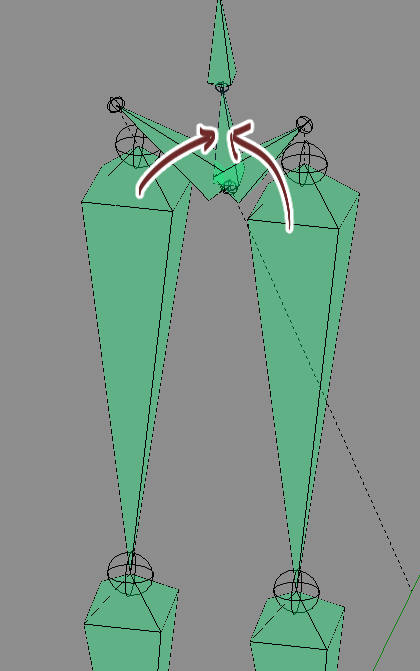

DEF-thigh.LR を DEF-spine を親として親子付けする。

thigh parenting
脚と股間の親子付け

指のボーン

無効にしたすぐ下のボーンを DEF-hand.LR を親として親子付けする。

finger parenting
指の親子付け(親指は何もしない)

WGT を削除する

Rigify はリグのコントローラー識別のためのメッシュを作成するが、それを削除しない。デフォルトではそれらもエクスポートされるためそれらを削除する。これらを削除してもリグのコントローラーが見えなくなったりはしない。

オブジェクトモードでレイヤー 20 を表示し、選択 > パターン選択... を選択する。 WGT*と入力し、選択されたメッシュを削除する。

WGT*のあるレイヤー 20 を表示
select wgt-*
名前に WGT がつくオブジェクトをすべて選択

metarig を削除

metarig はもう不要なので削除する。

ウェイト付け・アニメーション作成に関する Tips

これでウェイト付けとアニメーション作成とができるようになる。

Unity のデフォルトのフレームレートが 60fps なので、アニメーションのフレームレートを 60fps にする。

set 60fps
フレームレートを 60fps にする

Blender のアニメーションのスタートフレームが1であることに注意する。

エクスポート時の設定

メッシュにトランスフォームを適用する

これをしないと Unity 上でメッシュが正しく表示されないことがある。 オブジェクト > 適用 > 回転と拡縮にある。

apply transform
apply transform

FBX のエクスポート設定

設定例

Unity での設定

Unity の自動設定は失敗する。なので手動でボーンをマッピングする。

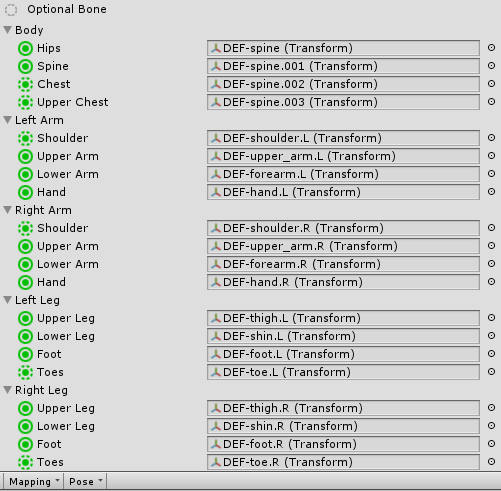

mapping body
身体のマッピング

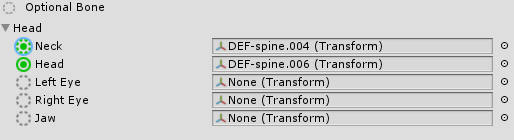

mapping head
頭のマッピング

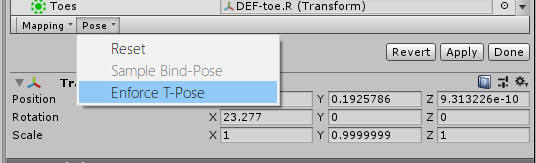

T ポーズでないエラーが出るので Enforce T-Pose を実行する。

enforce t-pose
Enforce T-Pose
