Blender で他のオブジェクトが落とす影を検出する

カテゴリ:blender
結果
レンダリング結果

この方法には以下の欠点がある.

  1. 陰の中にある影は検出できない
  2. 影が他のライトで照らされるとうまく動かない
  3. 凸凹のあるオブジェクトだと自分の落とす影も検出されてしまう

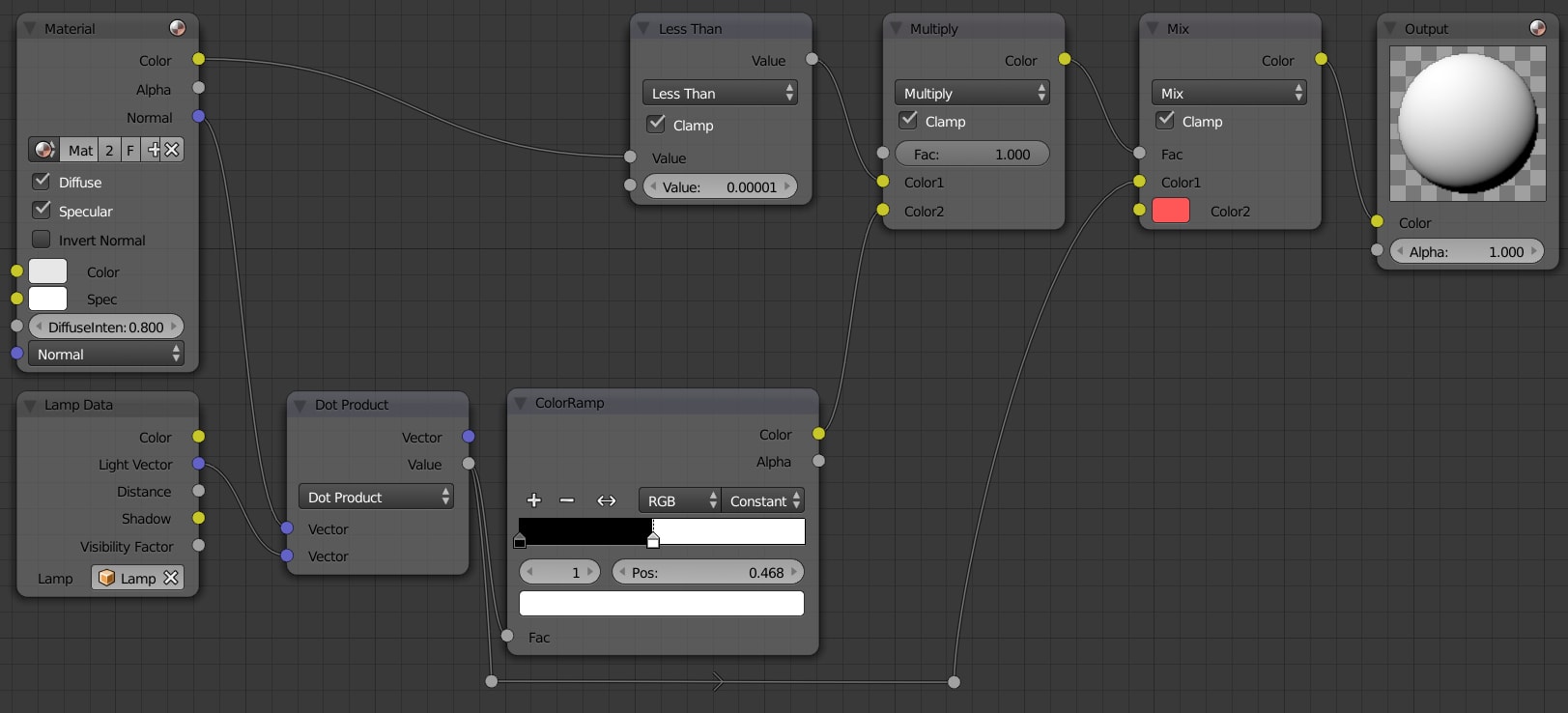

ノード

設定方法

このノードはライトの情報が必要になる. 影を落とすライトを Lamp Data に入力する.

影の中を照らさない別のライトがあるときにはそれをライティングするためのノードが必要になる; 最終的に合成しているのは影がなかった時のライティングの画像だからだ. Material の Color をそのまま使うと 2 値化の際に落とした情報によってフリンジがでる.

フリンジ
フリンジが出ている

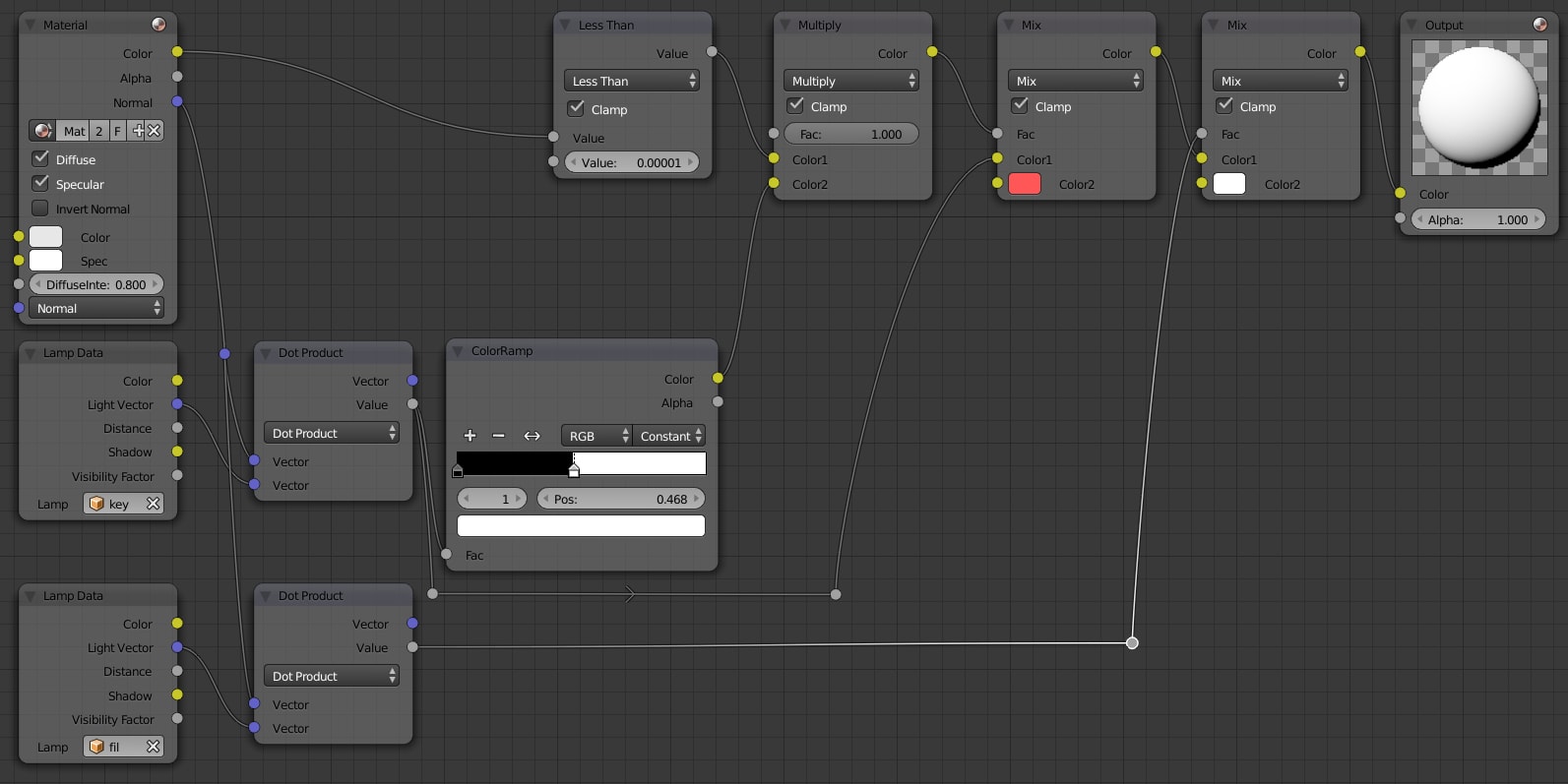

2灯でのライティングするときのノード
結果
結果

動作原理

このノードは現在のライティングとオブジェクトがなかった時のライティングとを比較して, 陰になっている部分を検出している. Less Than は2値化と反転とをやっている.こうすることで影の落ちた部分が白になる.

Less Than の出力
Less Than の出力
オブジェクトがなかった時のライティングの 2 値化
オブジェクトがなかった時のライティングの 2 値化
