Blender Rigifyの使い方―Blender アニメーション

カテゴリ:blender

Blender のバージョンは 2.75.

目次

1. インストール方法

2.1 Rigify の追加と設定(Human(Meta-Rig))

2.2 Rigify の追加と設定(pitchipoy の場合)

3. リグの生成

4. Armature のバインド

5. IK の使い方

6. FK の使い方

7. tweak ボーンの使い方

8. pitchipoy の腕と脚とに human のリグを使う

9. 実際のアニメーション

Blender 記事の目次

1. インストール方法

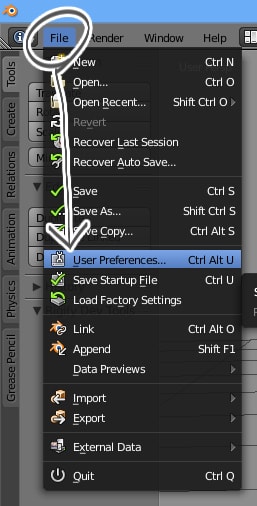

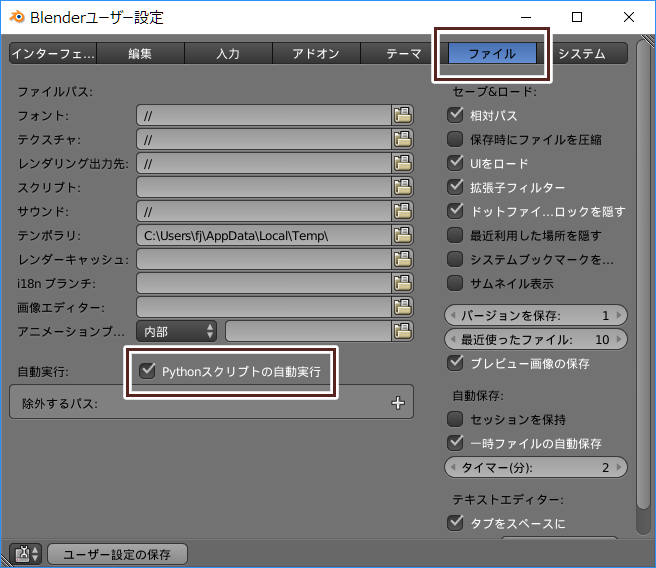

File > User Preference(Ctrl + Alt + U) で User Preference を開く.

User Preference の場所
User Preference の場所

Addons タブで Rigify を検索し,Rigify にチェックを入れる.

Rigify の有効化
Rigify の有効化

2.1 Rigify の追加と設定(Human(Meta-Rig))

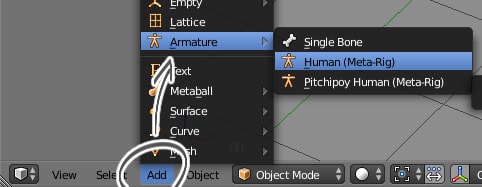

Object モードで Add(Shift + A) > Armature > Human(Meta-Rig) を選択する.

Rigify の追加
Rigify の追加

調整

Edit モードでボーン位置を調整する. かかとのボーンの調整を忘れがちなので注意する. かかとのボーンはかかとの回転軸になるので,なるべく地面に接地させるようにする.

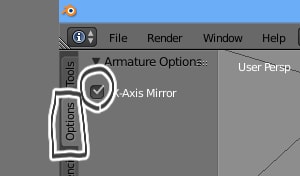

X Axis Mirror を使うと左右対称にボーンを編集できる.

x axis mirror
X Axis Mirror の場所

生成するリグの設定

デフォルトで使う場合はこのステップを飛ばしても構わない.

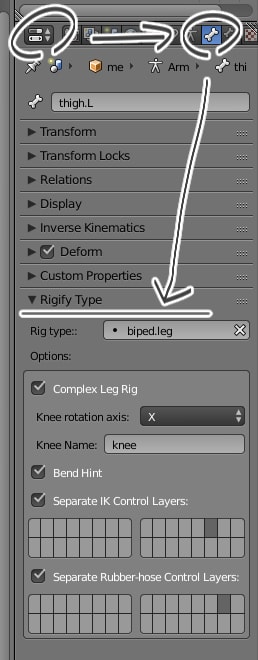

ポーズモードで上腕や太ももを選択すると, 回転軸やアニメーターがコントロールするボーンのレイヤー位置を設定できる.

Human Meta-Rig の脚と腕オプション
Human Meta-Rig の脚と腕オプション

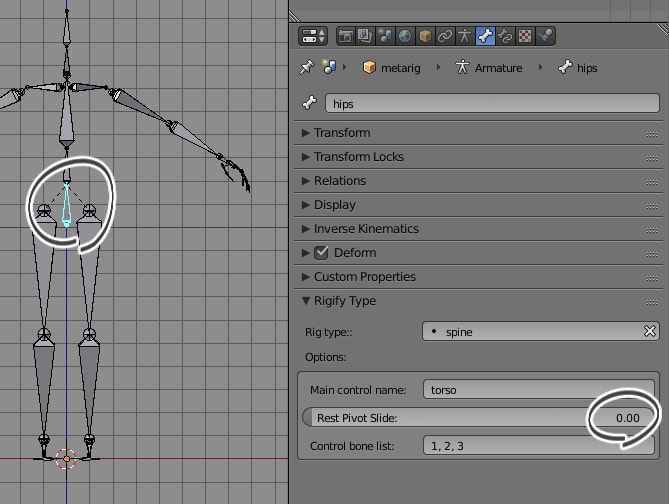

hips の Rest Pivot Slide は torso コントローラーの上下位置を調整する.

Human Meta-Rig の hip オプション
Human Meta-Rig の hip オプション
位置の違い

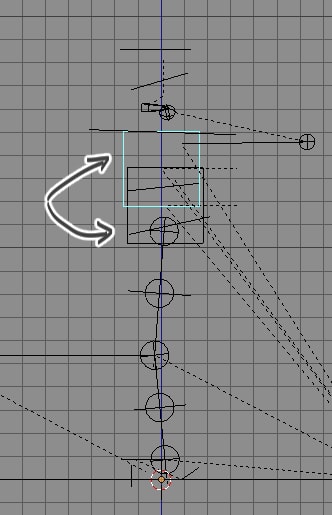

Rest Pivot Slide を 0 と 1 で作成したリグを重ねて表示した
高い位置にある方が 1 で,低い位置にある方が 0(デフォルト)
腕は非表示にしてある.

2.2 Rigify の追加と設定(pitchipoy の場合)

Object モードで Add(Shift + A) > Armature > Pitchipoy Human(Meta-Rig) を選択する.

生成するリグの設定

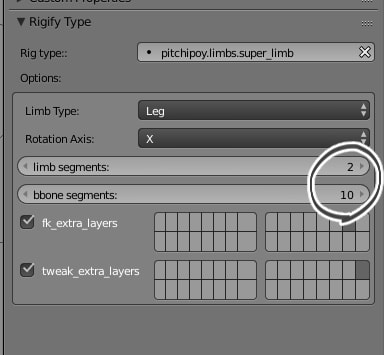

Human(Meta-Rig) の項目に加えて B-bone のセグメント数と tweak(後ほど説明)ボーンの数を設定できる. B-bone のセグメントを分割すると,腕や脚をひねった時のメッシュのデフォームの破綻が少なくなる. 基本的にはデフォルトで問題ない.

pitchipoy の脚と腕オプション
pitchipoy の脚と腕オプション

胸のボーンを選択すると Widget,Control,Deform のチェックボックスがある. Deform はデフォーム用ボーンを生成するかどうかをきめる. Control はコントロール用ボーンを生成するかどうかをきめる. Widget はコントロール用ボーンのカスタムシェイプを生成するかどうかをきめる. 胸をアニメーションさせる場合はすべてにチェックをいれる. 単にボーンがほしいだけなら Deform にのみチェックを入れる.

pitchipoy の胸の設定
pitchipoy の胸の設定

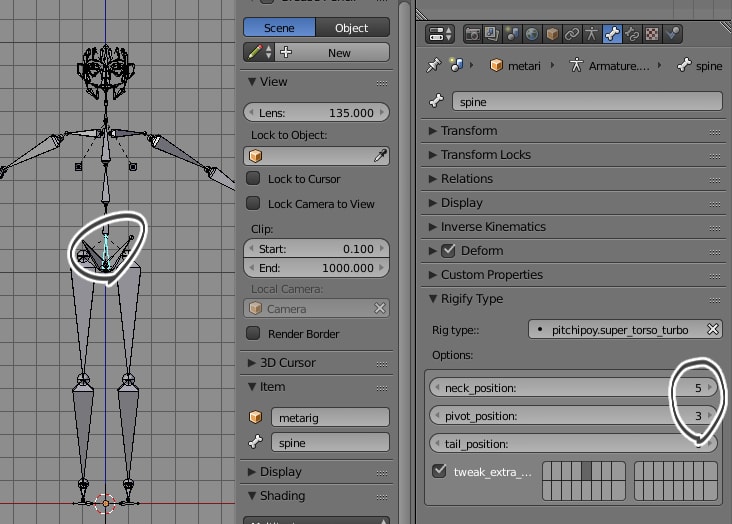

spine は首のコントロール用ボーンの位置と首の IK のスタート位置をきめる. neck_position がコントロール用ボーンの位置で, pivot_position が IK のスタート位置だ. tail_position が何なのかはわからない.

spine の設定
spine の設定

3. リグの生成

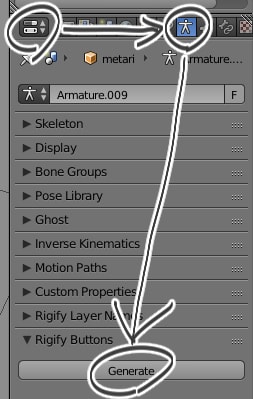

Object モードで Properties > Data > Rigify Buttons > Generate でリグが生成される.

リグの生成
リグの生成

不要になった Metarig の削除

Rigify は元の Armature をコピーしてからリグを作成するので元の Armature は不要だ. metarig を削除する.

不要な Armature を削除
不要な Armature を削除

4. Armature のバインド

X-Ray

このままではボーンが見づらいので X-Ray 表示にするといい. Properties > Data > Display > X-Ray にある.

X-Ray の場所
X-Ray の場所

バインド

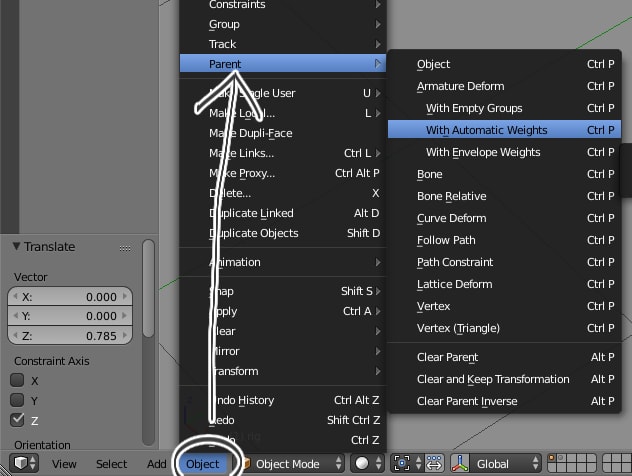

メッシュを選択した後,Shift を押しながら rig を選択し, Object > Parent(Ctrl + P)> With Automatic Weights を実行する.

バインド
バインド

5. IK の使い方

IK のセッティング

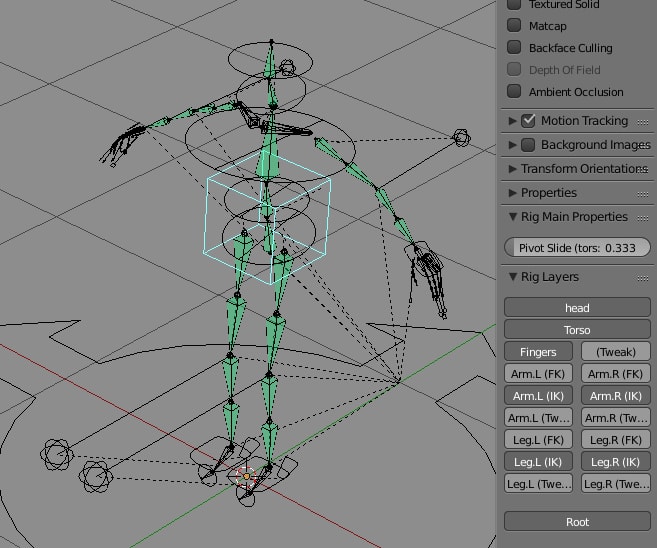

Pose モードの Properties Shelf(N)> Rig Layers で不要なコントローラーを非表示にする. ここでは IK の使い方を解説するので FK のコントローラーと微調整用ボーンを非表示にする.

IK 用のセッティング
IK 用のセッティング

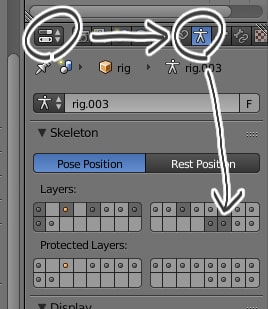

ここではデフォーム用ボーンを表示させているがメッシュがあるなら不要だ. デフォーム用ボーンはレイヤー 30 を Shift を押しながらクリックすれば表示できる. レイヤーは Properties > Data > Skeleton にある.

デフォーム用ボーンレイヤーの場所
デフォーム用ボーンレイヤーの場所

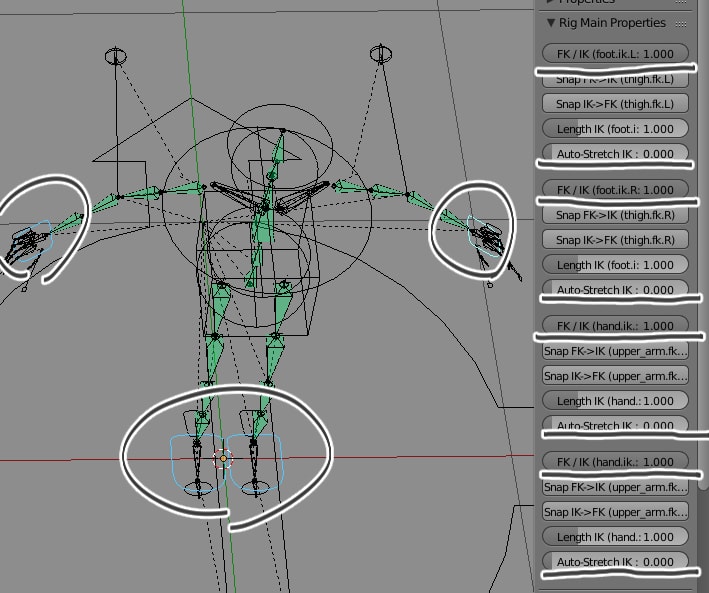

IK を有効にする.手と足の IK ターゲットを選択し FK/IK スライダーを 1 にする. ストレッチが有効になっているので Auto-Stretch IK スライダーを 0 にして無効化する.

IK の有効化
IK の有効化

Length IK は腕や脚の長さを変更できる.

足の IK

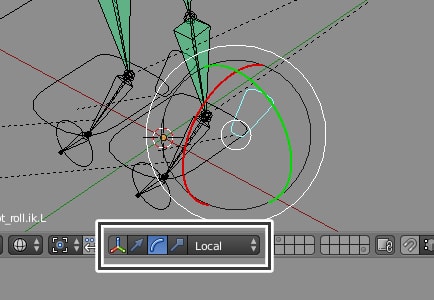

かかとにある IK コントローラーは足の回転をコントロールする. 大抵はローカル X 軸まわりに回転させる. ローカル X 軸まわりに回転させるには R | X | X とタイプするか,マニピューレーターを Local にする.

ローカル軸で回転
ローカル軸で回転させる

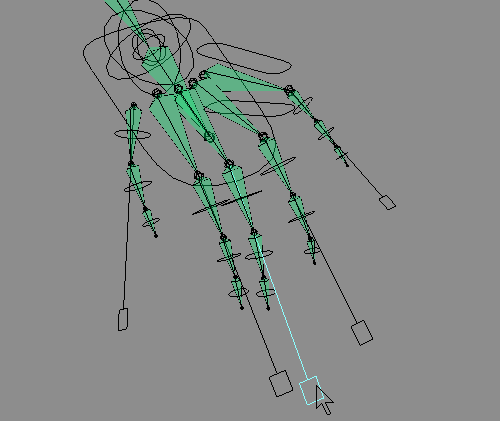

6. FK の使い方

FK のセッティング

IK の時とは逆に FK/IK を 0 にすれば FK が有効になる.

FK のリグレイヤー
FK のリグレイヤー

Isolate Rotation

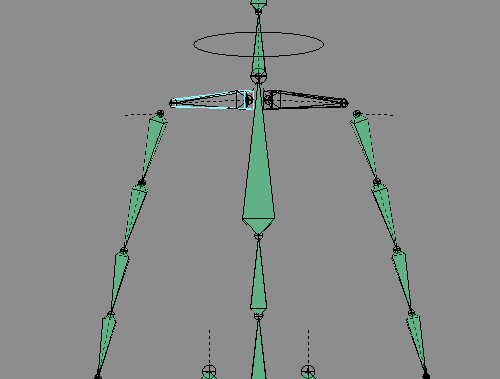

Isolate Rotation が 1 のとき,胴の回転の影響を受けなくなる. これは肩や腰だけ動かすときに便利だ.

肩の回転
肩の回転
向かって左側は Isolate Rotation が 0
向かって右側は Isolate Rotation が 1

7. tweak ボーンの使い方

tweak ボーンは FK や IK で位置をきめた後に,メッシュの微調整をするときに使う. 足を延ばしたときに反り返った脚を作ることもできる.

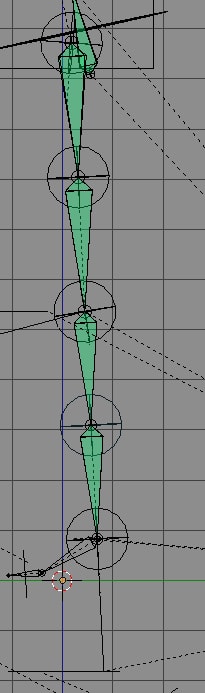

通常
通常の IK

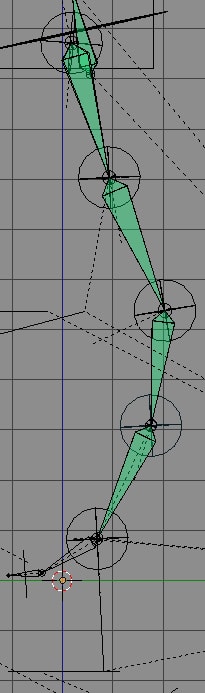

tweak で編集した脚
tweak で編集した脚

8. pitchipoy の腕と脚とに human のリグを使う

pitchipoy のリグには FK や IK にスナップさせる機能がない. これは IK でポーズをとり,FK ボーンをスナップさせて FK アニメーションを作るときに不便だ. そこで腕と脚とに human のリグを適用することで FK/IK スナップを使えるようにする; ただし tweak ボーンの分割は使えなくなる(B-bone の Segment は後からでも設定できる).

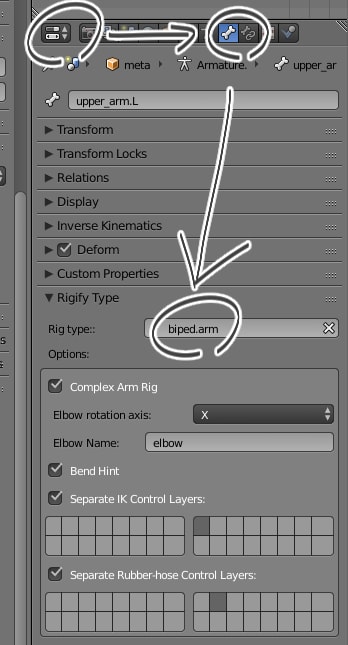

腕は簡単だ upper_arm の Rig Type:: に biped.arm を設定するだけでいい.

pitchipoy に human の腕のリグを適用
pitchipoy に human の腕のリグを適用

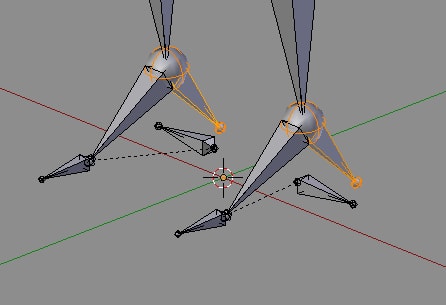

脚も同様に thigh の Rig Type:: に biped.leg を設定する. pitchipoy は heel ボーンがないので作成する.それぞれ heel.L と heel.R にリネームする.

ヒールボーンの作成
ヒールボーンの作成

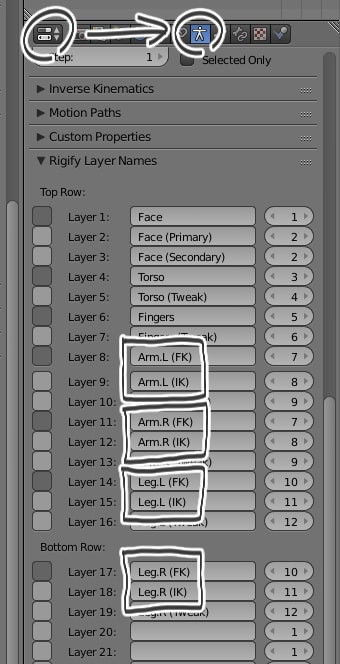

このままリグを生成すると,IK と FK とのレイヤーが逆になってしまう. Properties > Data > Rigify Layer Names で IK と FK との名前を逆にする.

正しいレイヤー名
正しいレイヤー名

9. 実際のアニメーション

実際にアニメーションする際には脚は IK,腕は FK ときどき IK を使うことが多い. 足が地面についているとき,足はフル IK でもそんなに不自然にはならない. しかし足が地面から離れているときのアニメーションは FK にした方がいい. IK は直線補完されるため,キーの数が少ないと操り人形のようになる. キーの数が増えるとそれだけキー打ちに時間がかかるうえ,グラフエディタでの微調整も難しくなる.

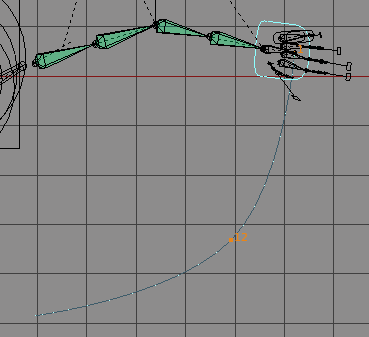

キー数3のアニメーション
キー数 3 の IK アニメーション

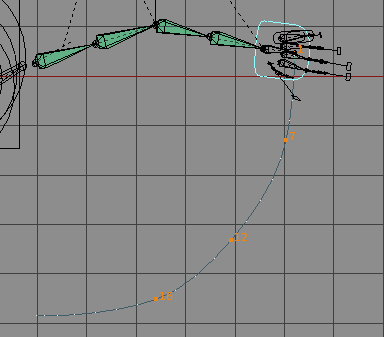

キー数 5 の IK アニメーション
キー数 5 の IK アニメーション

IK はアニメーションの決めポーズを効率的に作れるが,アニメーション自体は苦手だ.

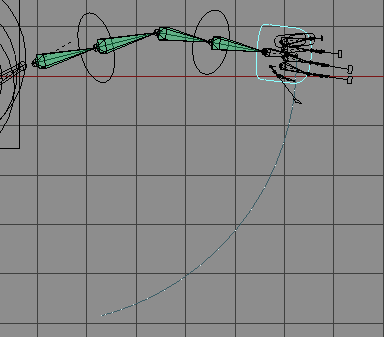

FK ならばキーの数も少なく,動きも自然だ. キーの数が少ないため,グラフエディタでの編集も楽になる.

キー数 2 の IK アニメーション
キー数 2 の FK アニメーション
