前腕を回転できる腕のリグ―Blender リグ

カテゴリ:blender

Blender のみで完結するなら B-bone の Curved Bones を使うのが一番だ. 適当な数の Segment を設定し Ease In/Out を 0 にする.

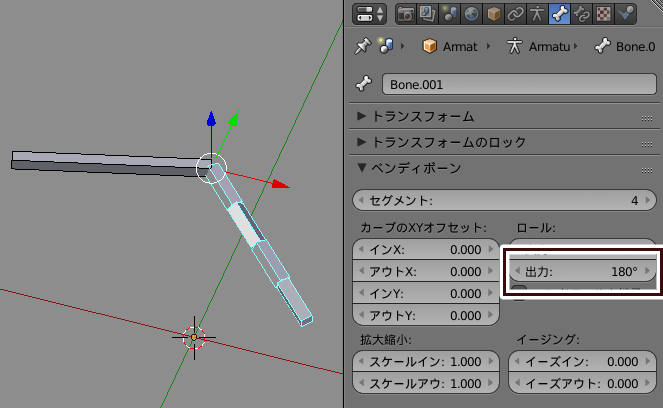

B-bone の設定
B-bone の設定

しかしエクスポートして使うなら Blender 固有の機能を使うわけにはいかない. やり方としては,下腕を2分割し回転専用のボーンを作る. このボーンを IK ターゲットの回転に対応させる. 回転の制限と Copy Rotation しか使わないので比較的簡単にできる.

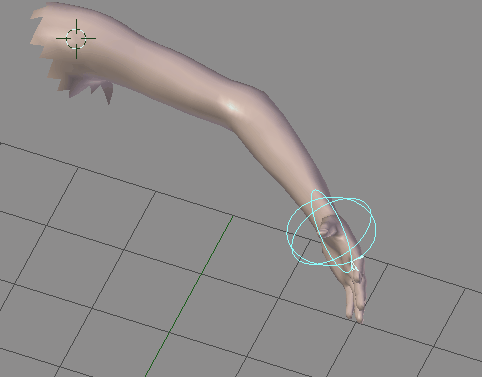

デモ
動作デモ

ボーンの初期配置

以下の画像のようにボーンをセットアップする. 手首あたりにあるのは IK ターゲットでデフォーム用ボーンとはつながっていない.

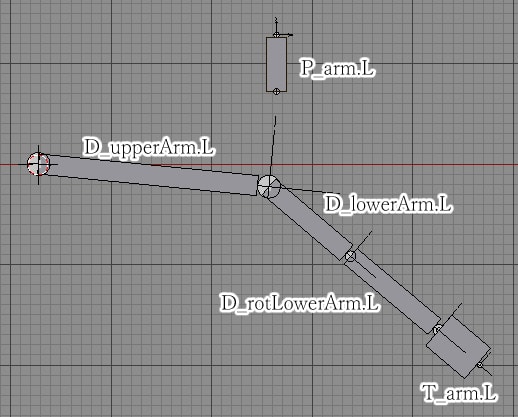

ボーンの構造
ボーンの構造

IK の設定

P_arm.L をポールターゲット,T_arm.L を IK ターゲットとして D_rotLowerArm.L に IK を設定する. その時の Chain Length: を3にする.

下腕の回転の制限

このままでは IK で動かした際に下腕が曲がってしまうので D_rotLowerArm.L の回転を制限する. Properties > Bone > Inverse Kinematics で X 軸と Z 軸の回転をロックする.

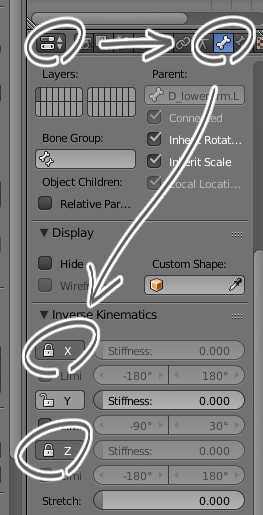

回転の制限
D_rotLowerArm.L の回転を制限する

ここで Y 軸まわりの回転も制限できるが,T_arm.L に Limit Rotation をつける方がよい; なぜなら回転しすぎて反転することがないからだ.

回転のコピー

IK ターゲットを回転させて下腕を回転させるので T_arm.L の回転をコピーする. D_rotLowerArm.L に Copy Rotation をつける. Bone は T_arm.L.座標軸は Y 軸,Space は両方 Local Space.

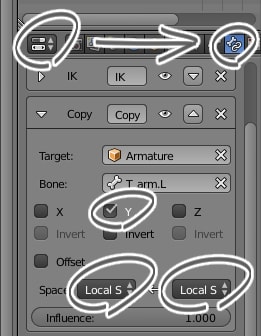

Copy Rotation の設定
Copy Rotation の設定

下腕の回転域を制限する. T_arm.L に Limit Rotation をつける. Y 軸の回転を制限し,この例では -90 から 30 になった.

Limit Rotation の設定
Limit Rotation の設定

ポールターゲットの回転を防ぐ

IK のポールターゲットは IK ターゲットの子にすることが多い. しかしそうすると IK ターゲットを回転させた際に同時にひじも動いてしまう. そこで Child of を使い Location のみ影響させることでこの問題を解決する.

P_arm.L に Child of をつける. Bone は T_arm.L. Location のみにチェックを入れる. 位置がおかしくなったときは Set Inverse を押す.

child of の設定
Child of の設定
