Blender のシェーダでオブジェクトの基底ベクトルを取得する

カテゴリ：blender

matrix_world から取得する。拡縮に対応させるには各要素を拡縮の対応する要素で割る必要がある。

Ｘ

Ｘ軸の（x, y, z）は matrix_world[0][0]、matrix_world[1][0]、matrix_world[2][0] だ。

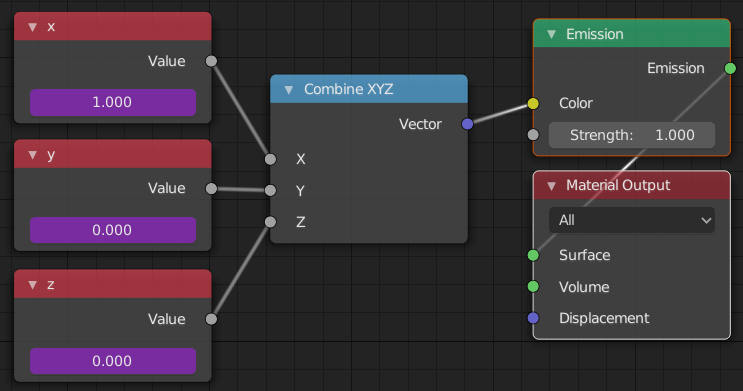

ノード

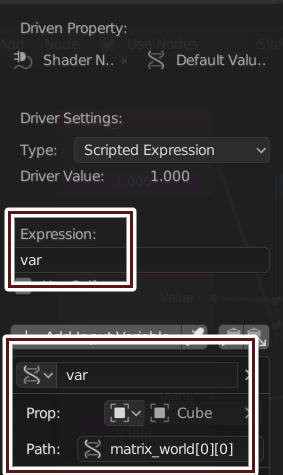

Ｘ軸の x を取得するドライバー

Ｙ軸の（x, y, z）は matrix_world[0][1]、matrix_world[1][1]、matrix_world[2][1] だ。

Ｚ軸の（x, y, z）は matrix_world[0][2]、matrix_world[1][2]、matrix_world[2][2] だ。

拡縮の（x, y, z）はそれぞれ scale[0]、scale[1]、scale[2] で取得できる。

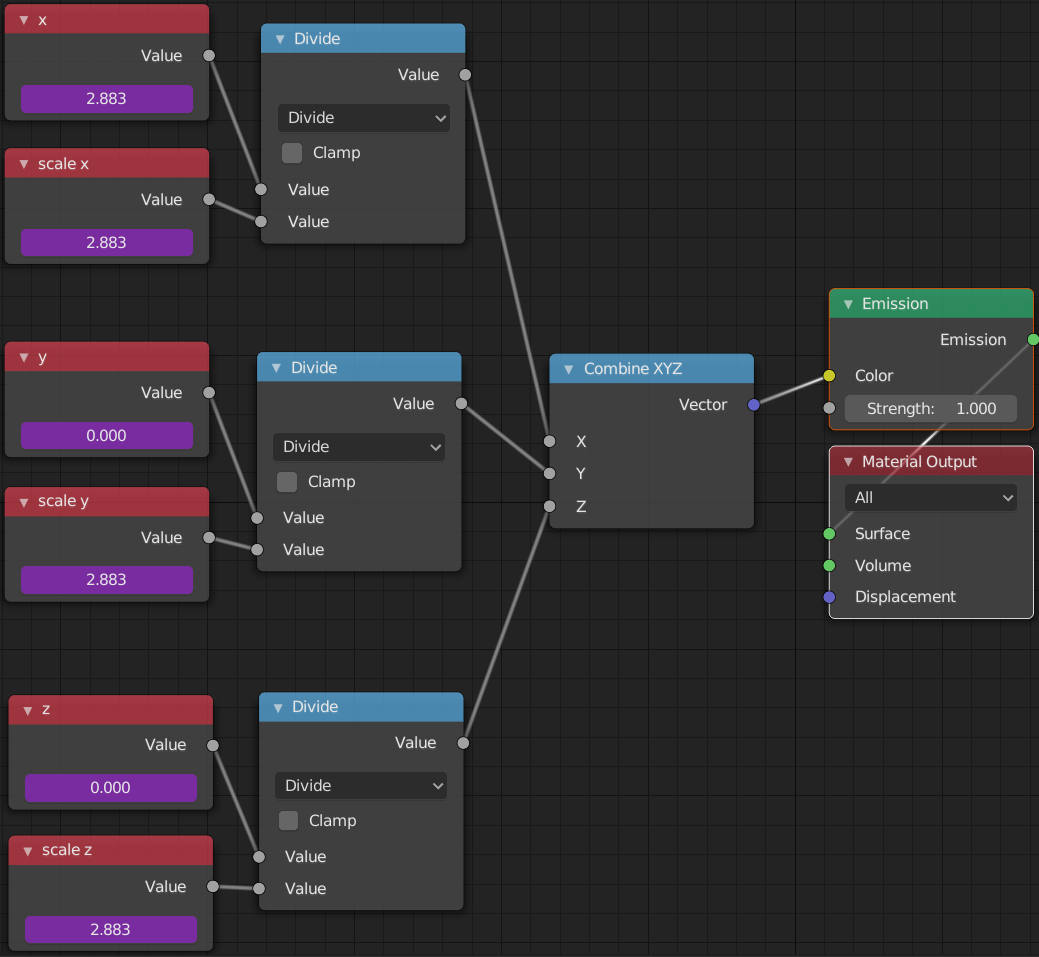

拡縮に対応したノード

法線と（0, 0, 1）の外積で右側ベクトルを作成し、作成した右側ベクトルと法線とで残りの基底を作成する。法線が（0, 0, (-)1）の時は代わりに（0, 1, 0）を使う。以下のノードの Greater Than には 0.999999 を入力する。

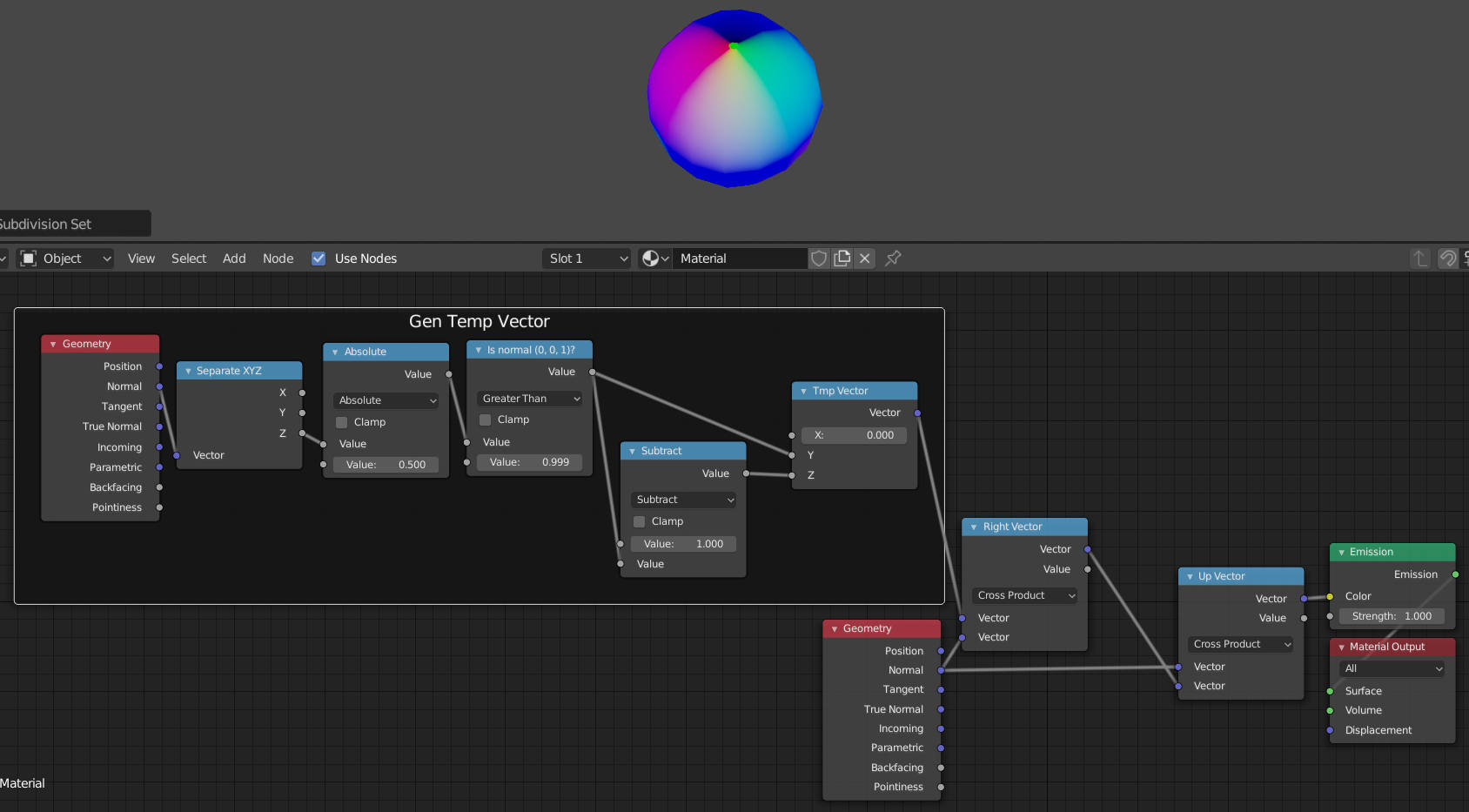

法線から基底ベクトルを作成
