Blender の光源の強さと色温度の設定

カテゴリ：blender

Blender の光源や放射の強さの単位は W（サンは W/m²）で指定する。しかしこの単位は一般的ではない。ルーメン（lm）やルクス（Lux）が一般的に使われる。

チートシート

アウトドアライティングでは青空も光源として機能する。このような光源は、シェーダエディターのワールドで設定できる。色は色温度を参照。

光源の明るさがルーメンで指定されていることがほとんどなので、ルーメンを 0.683 で割れば（もしくは 1.46 を掛ければ）W に変換できる。

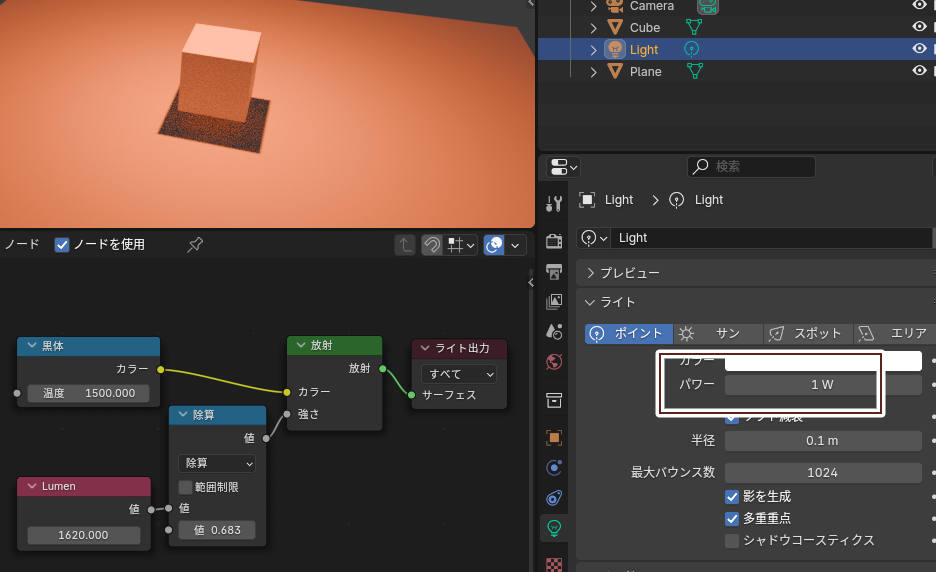

光源のマテリアルノードで黒体で色温度を設定する。光源のパワーを１に設定しないと、放射の強さが正しく計算されない。バージョン 4.2 の EEVEE はライトノードが機能しない。

ルーメン・カンデラ・ニトは光源の明るさを表現する単位。ルクスは光源によって照らされた面の明るさを示す単位。

光源の明るさはカンデラが基本で、各単位は以下の変換式で計算できる。

lm = cd * 4π。例えば 1620lm = 129cd。

ニト = cd/m²

Lux = lm/m²

光源は赤外線や紫外線などの不可視光線も放射する。その中で可視光線のエネルギーを取り出したものがカンデラ等の単位だ。可視光線の明るさの近似は以下の式でできる。

W/m² = 0.683 Lux（lm/m² ）ただし 555.0nm の波長

ルーメンをワットに変換するには以下の計算式になる。

W = lm/0.683

地球が太陽から受け取るエネルギーは 1,376 W/m²。そのうちで大気圏を通過できるのが 77% で可視光線の割合が 42% なので、1376 * 0.77 * 0.42 = 445。
