Freestyle の示唆的輪郭(Suggestive Contour)の使い方

カテゴリ:blender

示唆的輪郭は輪郭(Contour)ではないが、視点を少し移動させると輪郭になる辺のことだ。

Kr 派生イプシロン(Kr Derivative Epsilon)

示唆的輪郭の検出力は Kr 派生イプシロンで設定できる。Kr 派生イプシロンは小さいと検出力が上がり、大きいと検出力が下がる。球半径の設定が適切ならば 0 ~ 1 の範囲で収まる。マイナスも設定できるが、示唆的輪郭ではない線も出るようになる。大きすぎる値(たとえば 100 以上)は計算負荷が高い。

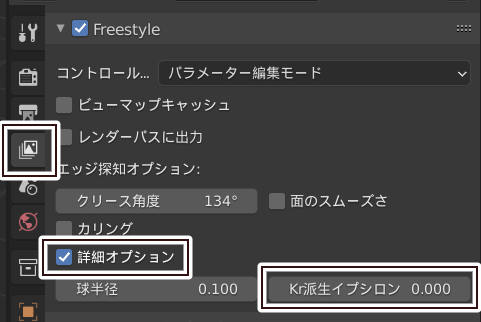

kr setting
Kr 派生イプシロン

Part II:Defining Lines on Surfaces の p.27 に解説がある。

球半径(Sphere Radius)

示唆的輪郭を計算する際に、面を球で近似して計算する。球半径はその球の半径を設定する。デフォルトの 0.1 で十分な場合がほとんどだ。球半径の値を大きくするとノイズとディティールが小さくなる。球半径が大きいと計算に時間がかかる。

Part II:Defining Lines on Surfaces の p.13 に解説がある。

外部リンク

Part II:Defining Lines on Surfaces, Szymon Rusinkiewicz, Line Drawings from 3D Models SIGGRAPH 2005 Course Notes

View Layer Properties

Benchmark tests of Freestyle suggestive contours
