コンストレイントを使った二重関節

カテゴリ:unity

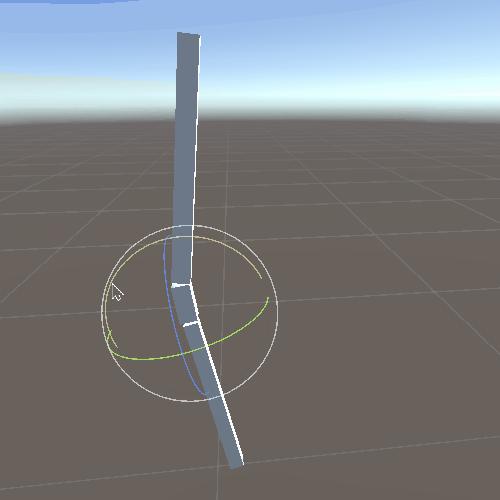

demo
動作デモ

ボーン構造

通常の二重関節はひざ(knee)ボーンとすね(shin)ボーンとが連結されているが、この方法では大腿骨(thigh)ボーンからひざ(knee)ボーンとすね(shin)ボーンとが生えている。

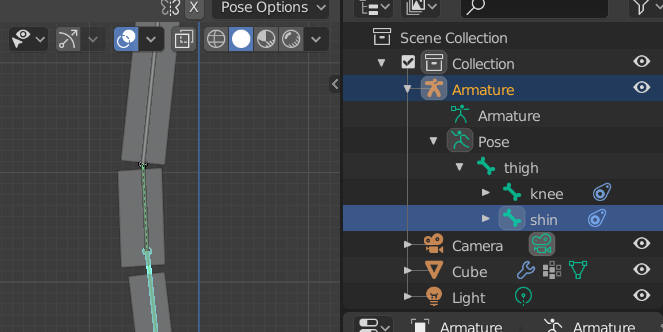

bone hierarchy
ひざとすねとは連結されておらず、両方の親は大腿骨ボーン

Blender で FBX をエクスポートする場合は、リーフボーン追加にチェックを入れる。これは Position Constraint のターゲットとして使われる。

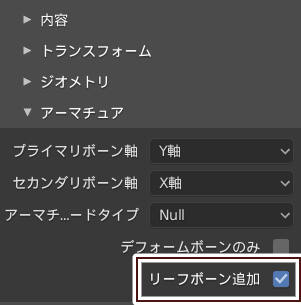

add leaf bone
リーフボーン追加

Unity でのコンストレイント設定

ひざ(knee)ボーンに Rotation Constraint、すね(shin)ボーンに Position Constraint を設定する。

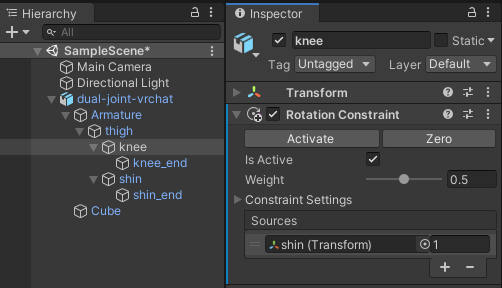

knee constraint
ひざ(knee)のコンストレイント

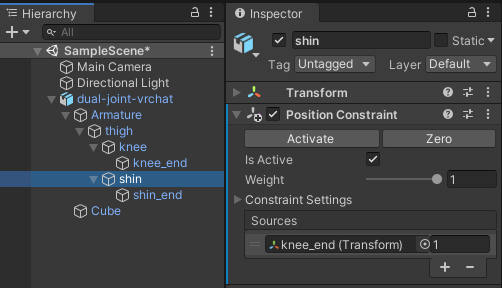

shin constraint
すね(shin)のコンストレイント
