Blender で Z バッファを表示する
カテゴリ：blender
目次
シェーダを使う方法
画像エディターを使う方法
画像エディターを使う方法は深度が正規化されていないので見づらいのが欠点だ。

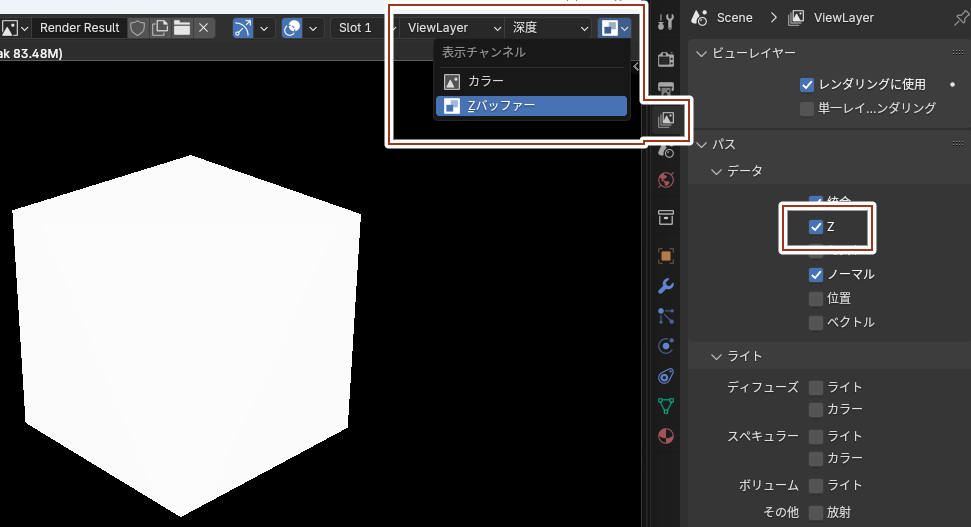

- 「ビューレイヤー > パス > データ」の Z にチェックを入れる
- 画像エディターのレイヤーを「ビューレイヤー」にする
- 画像エディターのパスを「深度」にする
- 画像エディターの表示チャンネルを「Z バッファー」にする
設定場所
旧バージョン
UV/画像エディターのメニューバーのタブで表示する内容を切り替えられる。

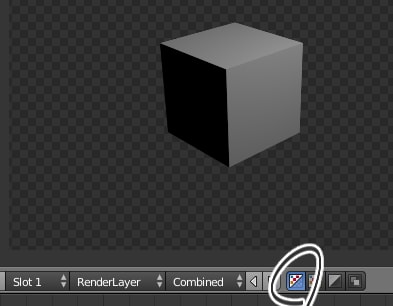

色＋アルファ

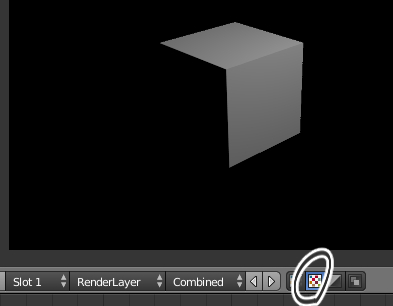

アルファなし

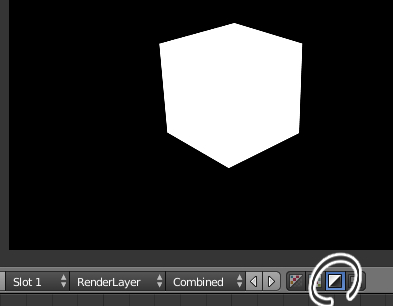

アルファを表示

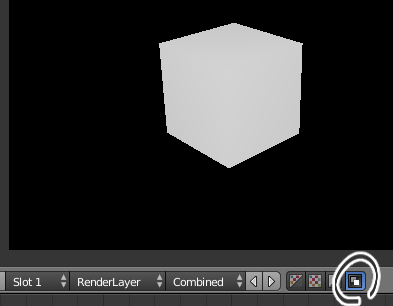

Z を表示

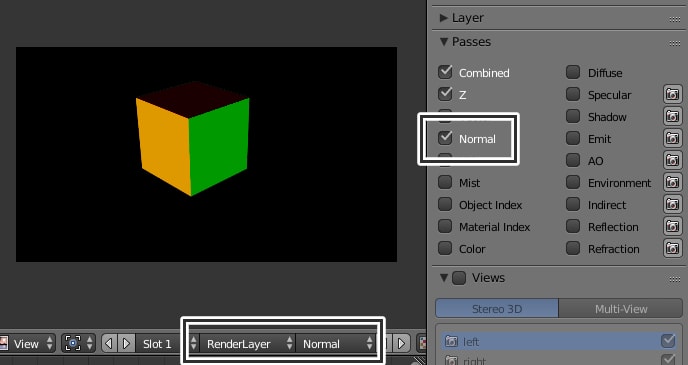

法線ベクトルや ID、AO も表示できる。
パスの内容を表示
ノードを使う方法
最新バージョンでは深度出力がないのでこの方法は使えない。

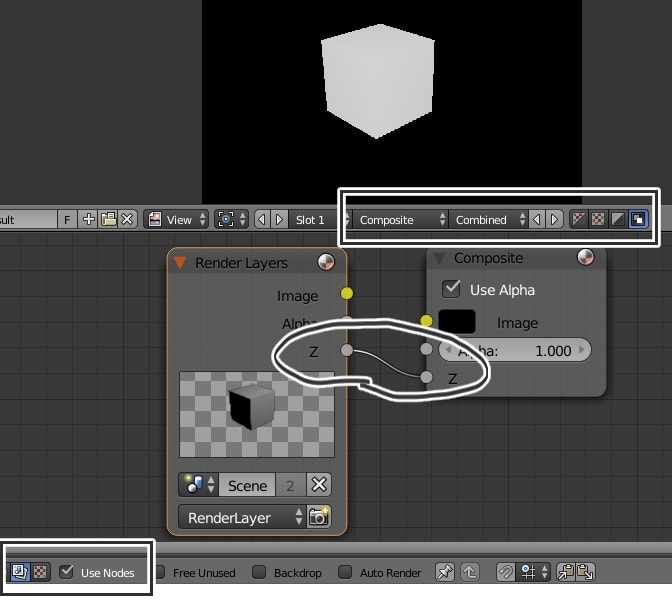

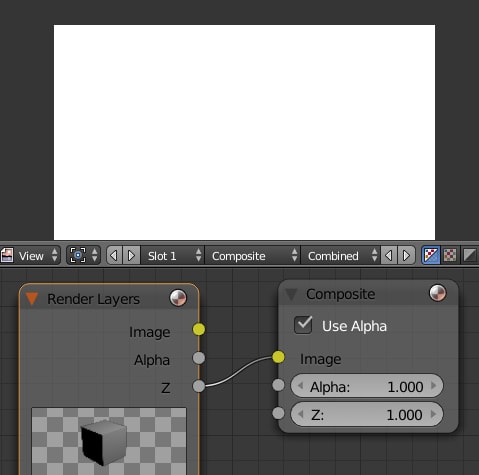

コンポジターの Z に深度を入力し、Z の表示に切り替える。
ノードで Z を表示

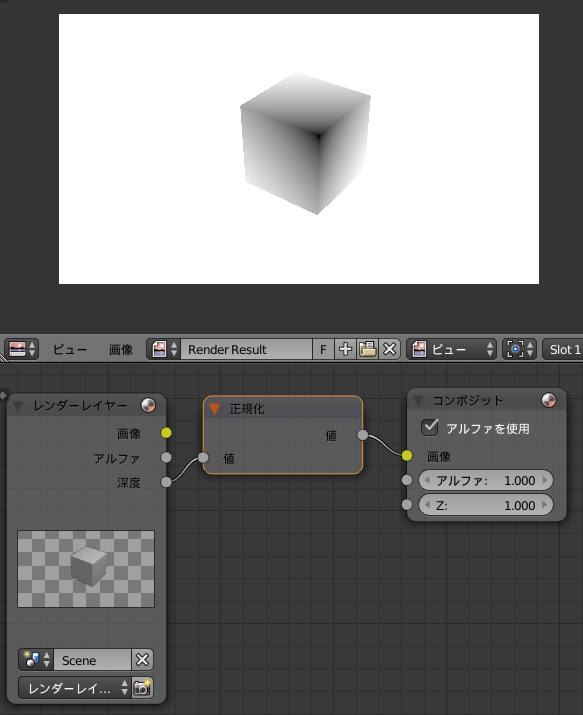

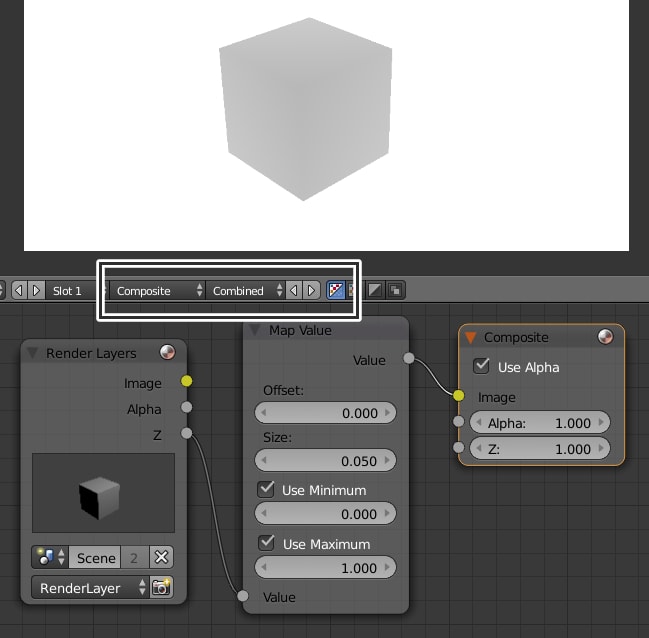

値マッピング（Map Value）ノードまたは正規化（Normalize）ノードを使えば Image に通して Z を表示できる。
正規化ノードを使って Z を表示
